Гвоздевая пластина


История создания

Мы начинали осваивать тему крепежа для деревянного и каркасного домостроения с выпуска гвоздевой зубчатой пластины. Уже потом, проведя анализ рынка, начали производить и перфорированный крепёж. Именно профиль зуба пластины был использован при разработке логотипа нашей торговой марки.

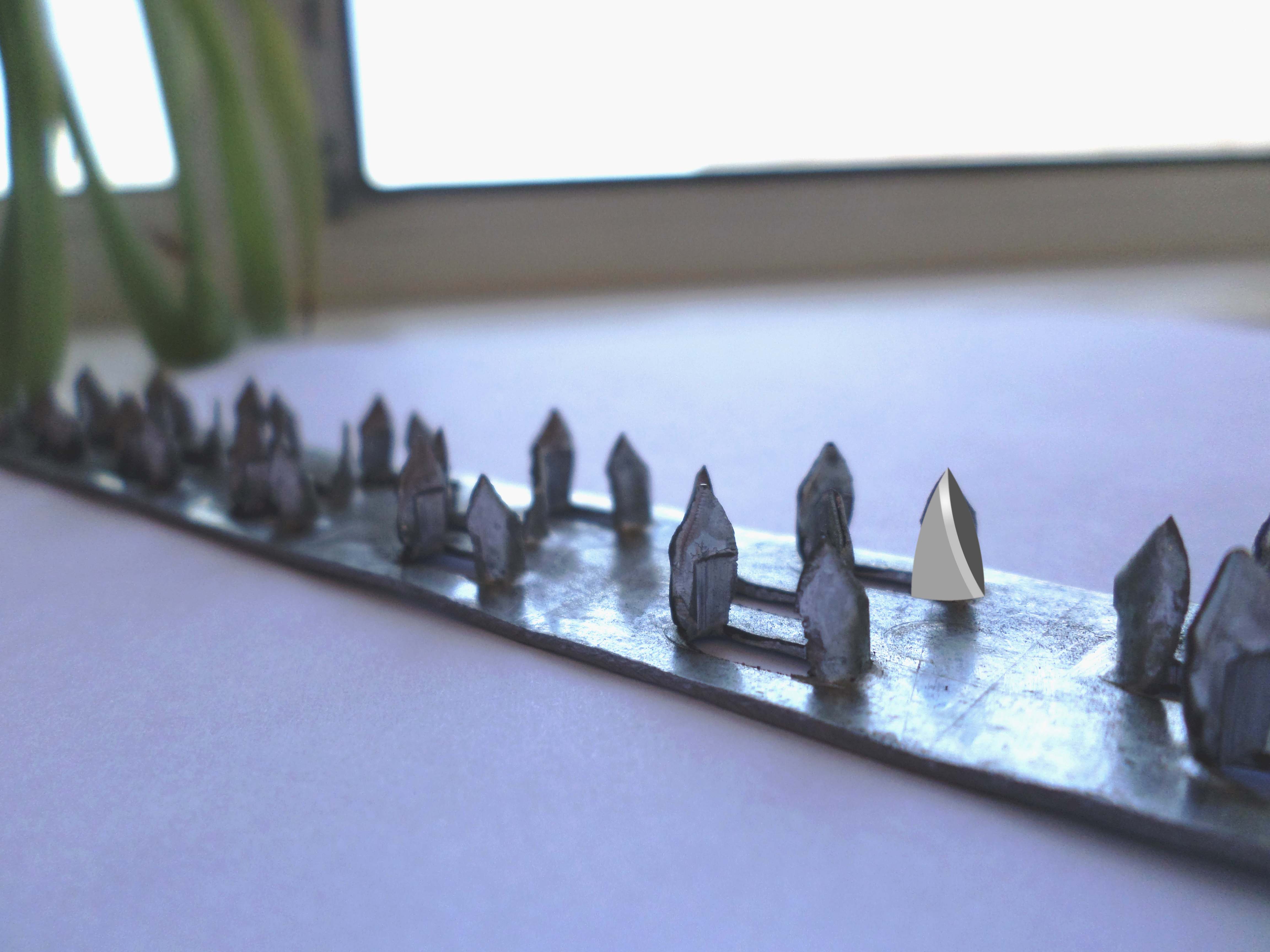

Логотип Steelcap

Технические характеристики

Мы производим два типа МЗП

Тип GP. Высота зуба – 8,5 мм, толщина металла 1,0 мм. Ширина пластины от 25 мм до 132 мм. Зубья металлических зубчатых пластин GP развёрнуты относительно основной оси на угол 45 градусов. Из-за этого при запрессовке в дерево их расклинивает, что увеличивает прочность соединения. Также повышает несущую способность пластин увеличенное количество зубьев на единицу площади.

Тип GPT. Высота зуба – 14 мм, толщина металла 1,2 мм. Зуб прямой, с небольшим профилированием, что повышает его жесткость. Ширина пластины от 73 мм до 249 мм. Такой тип пластин применяют в  особонагруженные местах, при сборке ферм более 8 метров и в случае использования некалиброванного пиломатериала (то есть при большой разнице в толщине досок).


Все пластины изготавливаются из оцинкованной стали, которая имеет сертификаты качества от поставщиков металла. Типоразмеры можно посмотреть в нашем каталоге. Возможно изготовление по индивидуальным запросам.

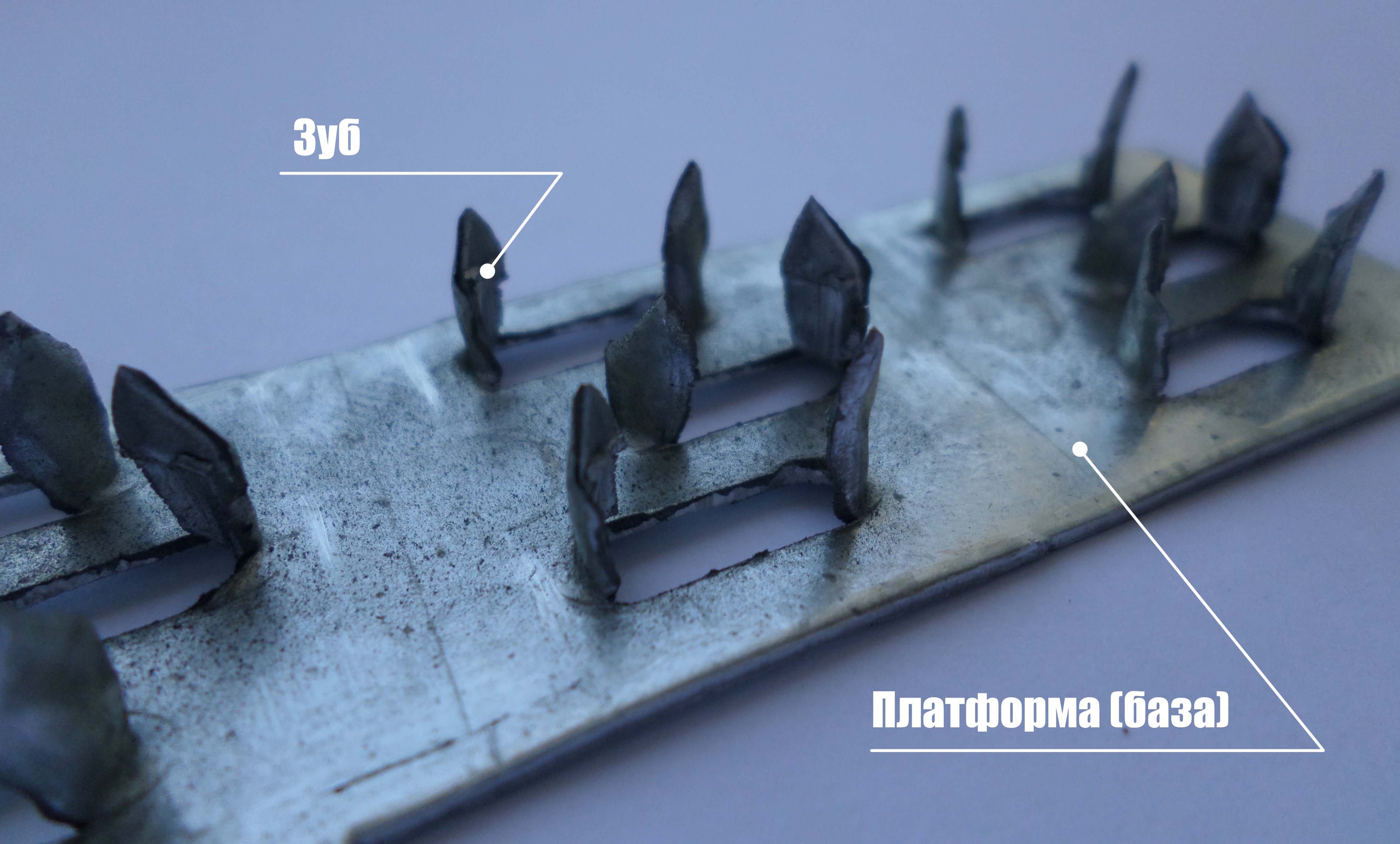

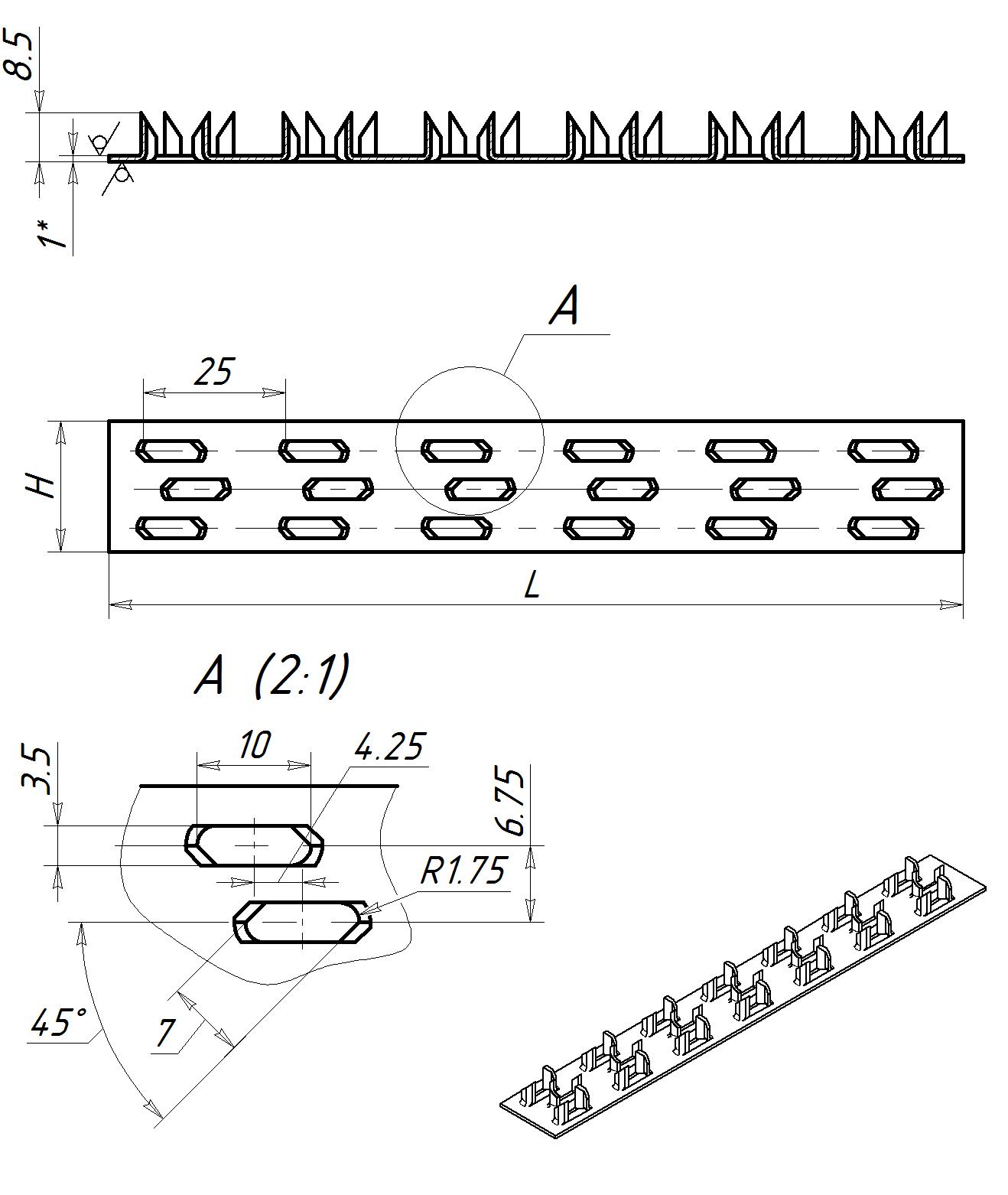

Конструктив гвоздевой пластины Чертёж гвоздевой пластины

Применение

Область применения гвоздевых пластин достаточно специфична. В первую очередь это производство элементов стропильных систем. Данная технология позволяет собирать фермы самой разнообразной конфигурации. Для запрессовки зубчатых пластин используется специальное оборудование. Идеальными условиями для проведения работ больших объёмов являются условия, полученные при работе в цехе. Т.е. все операции проводятся на производстве, а на объект доставляются готовые сборочные единицы. Хотя иногда в более мелких масштабах, например в частном строительстве, можно использовать оборудование, предназначенное для работы в полевых условиях. Применяя быстроходные гидравлические пресса с С-образной скобой, передвижные столы на магнитах и используя готовые шаблоны, производство ферм происходит с невероятной точностью и скоростью.

Перед изготовлением ферм, обязательно проводятся необходимые расчёты с помощью специальных программ. Такой расчёт позволяет не только подобрать размеры и количество зубчатых пластин, но и получить детальный раскрой пиломатериалов. Подробнее о программах расчета можно узнать в нашей статье.

Другим популярным направлением в использовании пластин является изготовление тарных единиц. Это поддоны и щиты для транспортировки различной продукции. Специально для этих целей мы производим пластину с загибом GPU. Кроме функции соединения всех частей конструкции, данный элемент защищает дерево от растрескивания и от разрушения при ударных нагрузках. Пластины серии GP небольших размеров также подходят для этого.

.
